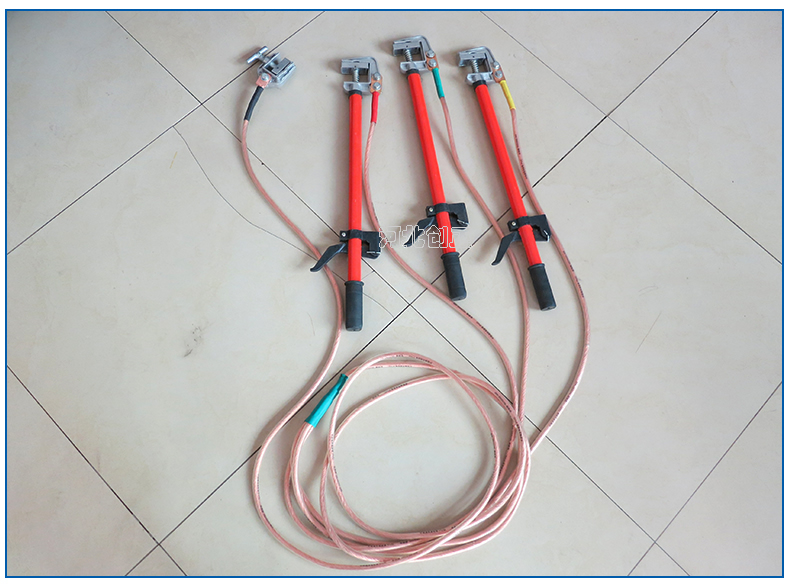

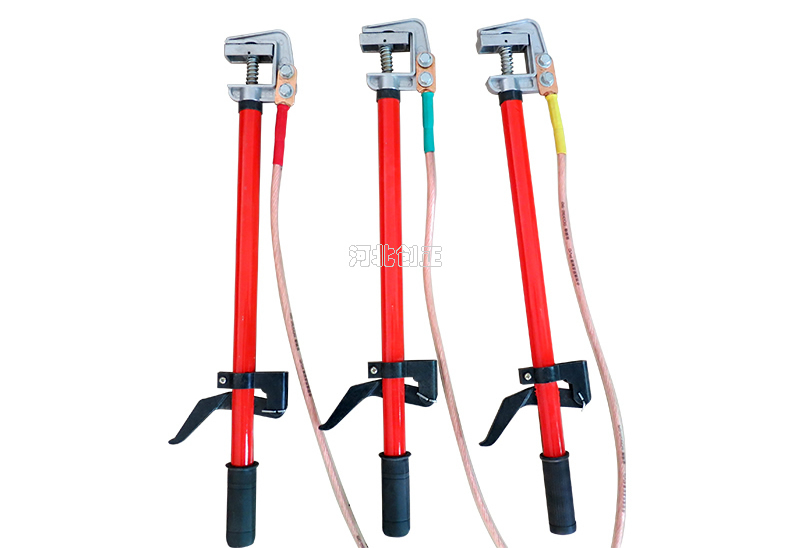

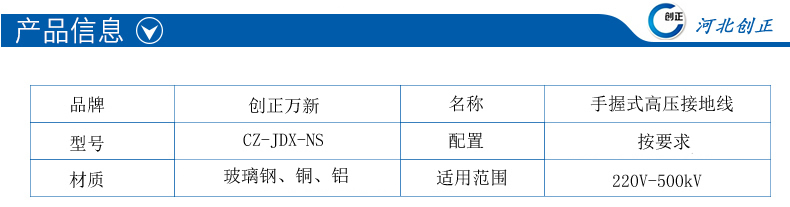

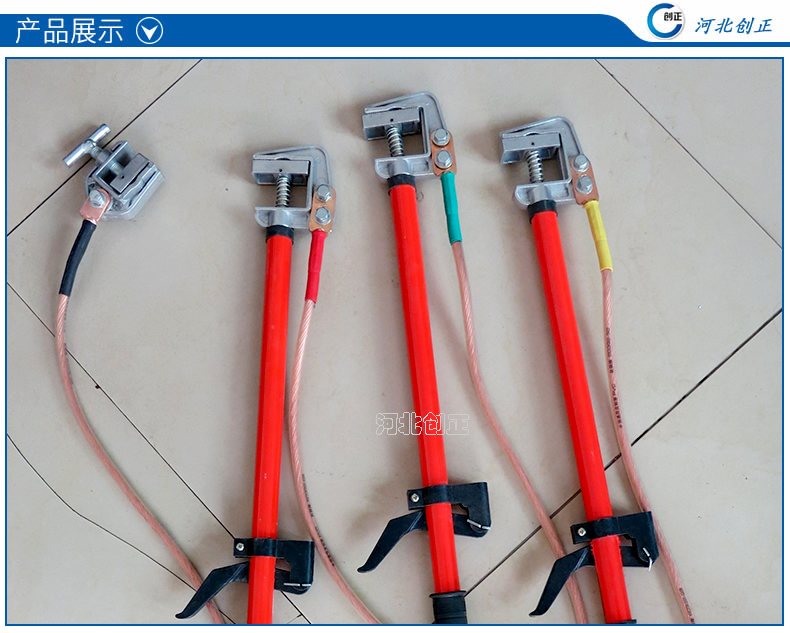

產品名稱:手握式高壓接地線
產品型號:CZ-JDX-NS
1、產品分類:
(1)型號:CZ-JDX-NS-6kV手握式高壓接地線;
適用電壓等級:6kV;
使用范圍:6kV戶內母排,變電母排;

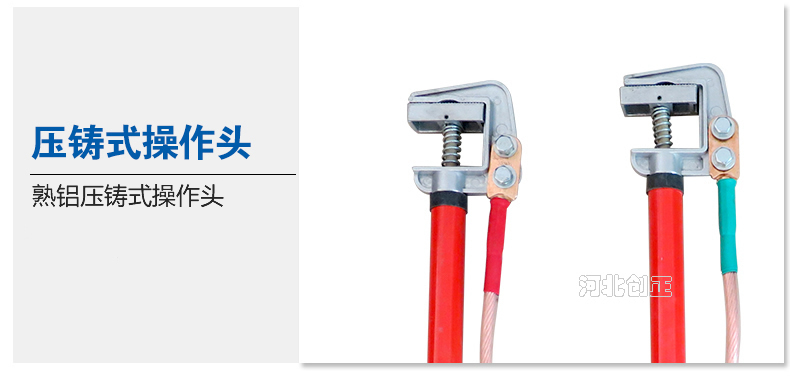

接電夾型式:手握鋁平口壓緊式接電夾;
接電夾規格:接電夾開口口距35mm;

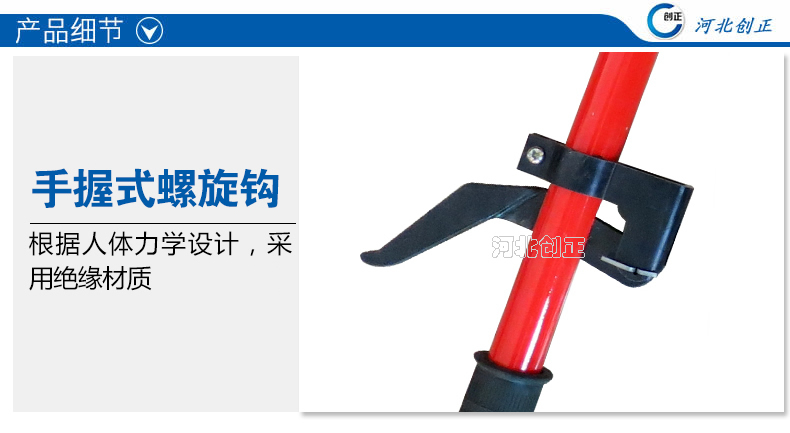

操作桿規格:0.5m*3根,Ф26mm;

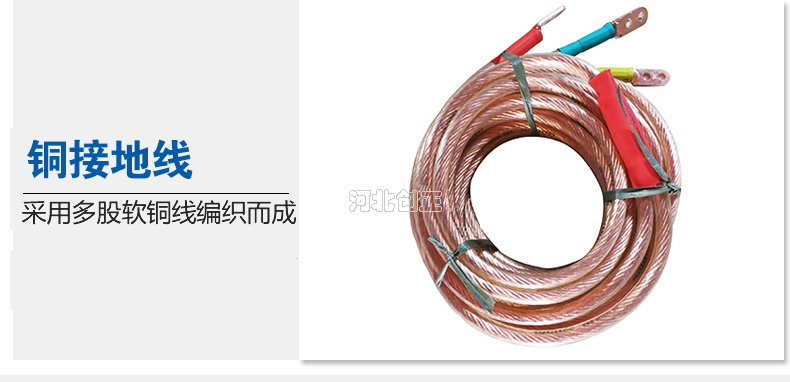

軟銅線規格:25mm2,3根*0.5m+3.5m;
組合方式:三相合相式;
注:操作桿的長度及接地軟銅線的長度和線徑可定制。
(2)型號:CZ-JDX-NS-10kV手握式高壓接地線;
適用電壓等級:10kV;
使用范圍:10kV戶內母排,變電母排;
接電夾型式:手握鋁平口壓緊式接電夾;
接電夾規格:接電夾開口口距35mm;
操作桿規格:1m*3根,Ф26mm;
軟銅線規格:25mm2,3根*1.0m+5m;
組合方式:三相合相式;
注:操作桿的長度及接地軟銅線的長度和線徑可定制。
(3)型號:CZ-JDX-NS-35kV手握式高壓接地線;
適用電壓等級:35kV;
使用范圍:35kV戶內母排,變電母排;
接電夾型式:手握鋁平口壓緊式接電夾;
接電夾規格:接電夾開口口距35mm;
操作桿規格:1.5m*3根,Ф26mm;
軟銅線規格:25mm2,3根*1.5m+5m;
組合方式:三相合相式;
注:操作桿的長度及接地軟銅線的長度和線徑可定制。
2、產品試驗:
(1)在各接線鼻之間測量直流電阻,然后在各線夾之間測量直流電阻。對于25mm2,35mm2,50mm2,70mm2,95mm2,120mm2的各種截面,平均每米的電阻值應分別小于0.79mΩ,0.56mΩ,0.40mΩ,0.28mΩ,0.21mΩ,0.16mΩ,時間不過5年。
(2)操作棒的工頻耐壓試驗,10kV,35kV,63kV,110kV,220kV接地棒分別通過在45kV,95kV,175kV,220kV,440kV打耐壓,保持1min不擊穿。而330kV,500kV接地棒要分別在380kV,580kV上打耐壓,保持3min不擊穿。
3、使用方法:
(1)、掛接:先連接地夾,后接接電夾;拆除接地線時,先拆接電夾,后拆接地夾。
(2)、安裝:將接地軟銅線和接線端子固定在接地棒上的接電夾的相應位置上,將接地線尾線的接線端子固定在接地夾或地針上,構成一套完整的接地線。
(3)、核實:接地棒的電壓等級與操作設備的電壓等級是否相同。
