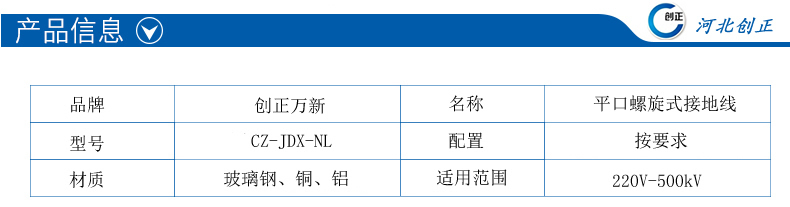

產品名稱:平口螺旋式接地線
產品型號:CZ-JDX-NL
1、產品概述:
(1)用于線路和變電施工,防止臨近帶電體產生靜電感應觸電或誤合閘觸電。

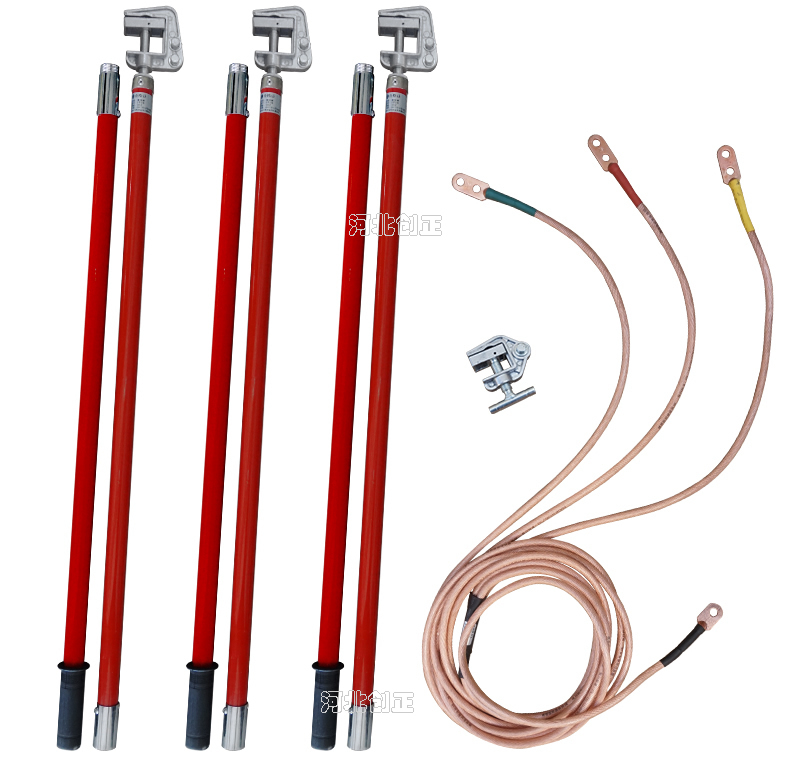

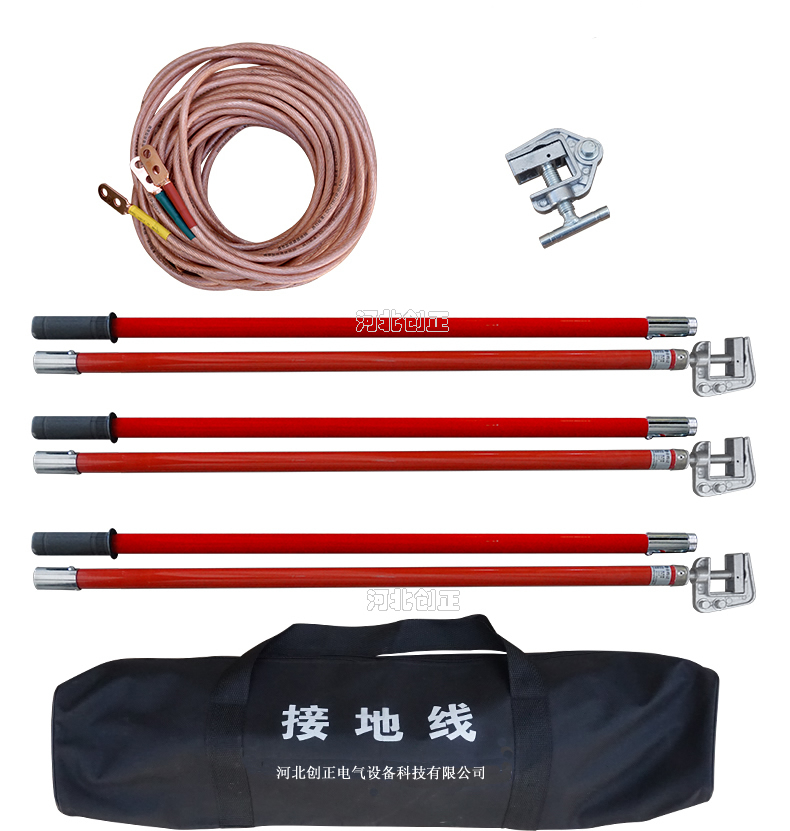

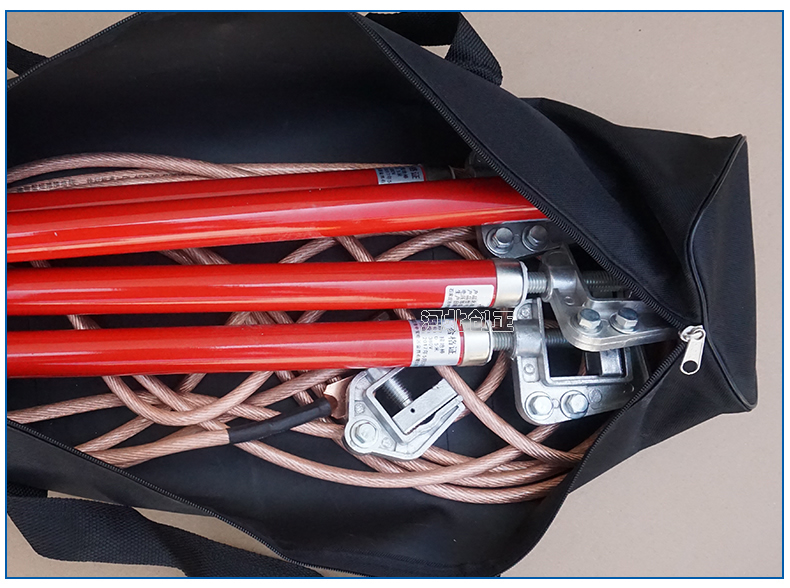

(2)由絕緣操作桿、導線夾、短路線、接地線、接地端子、匯流夾、接地夾等組成。

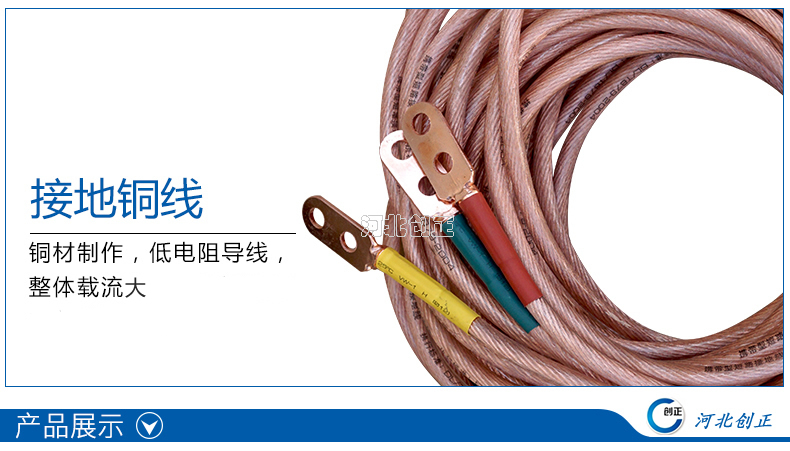

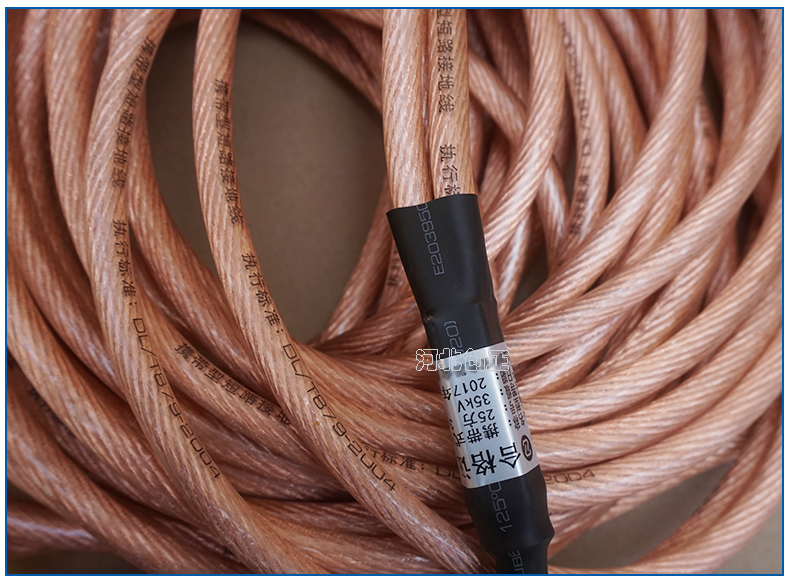

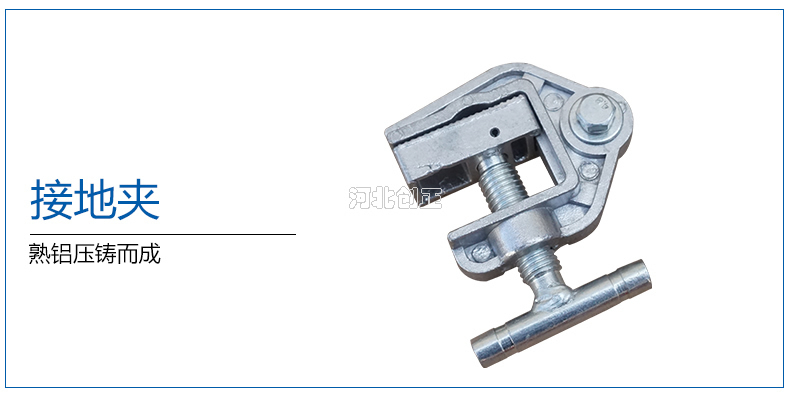

(3)制作工藝: 導線夾、接地夾采用鋁合金或紫銅壓鑄成形;操作棒是玻璃鋼環氧樹脂管;接地軟銅線采用多股軟銅線絞合而成,外覆透明絕緣護層。
2、產品分類:
(1)按使用環境分為:平口型接地線和手握式接地線;
(2)按照電壓等級分為:380V接地線、400V接地線、10kV接地線,35kV接地線,110kV接地線,220kV接地線,500kV接地線等;
以下為戶內卡母排使用的接地線常規配置,供參考:
(1)380V配0.5米接地棒3根/4根,16/25mm2軟銅線0.5米*3根/4根+3米,配接地夾/接地針/保安鉗1個;
(2)400V配0.5接地棒3根/4根,16/25mm2軟銅線1米*3根/4根+3米,配接地夾/接地針/保安鉗1個;
(3)10kV配1米接地棒3根,25/35mm2軟銅線1米*3根+5米,配接地夾/接地針1個;
(4)35kV配1.5米接地棒3根,25/35/50mm2軟銅線1.5米*3根+5米,配接地夾/接地針1個;
(5)110kV配3米接地棒3根,25/35/50/70mm2軟銅線3米*3根+5米,配接地夾/接地針1個;
(6)220kV配4米接地棒3根,25/35/50/70/90mm2軟銅線4米*3根+5米/10米*3根,配接地夾/接地針1個/3個;
(7)500kV配8米接地棒3根,25/35/50/70/120mm2軟銅線15米*3根,配接地夾/接地針3個;
3、產品參數:
接地棒的長度,接地線的線徑及長度要根據具體電壓等級和使用環境來定,應遵循相關標準。
4、使用說明:
(1)掛接地線時:先連接地夾,后連接電夾;拆除接地線時,先拆接電夾,后拆接地夾。
(2)安裝:將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾(接電夾有固定式和活動式)的相應位置上,將接地線合相上的單眼銅鼻子固定在接地夾或地針上,構成一套完整的接地線。
(3)核實接地棒的電壓等級與操作設備的電壓等級是否相同。

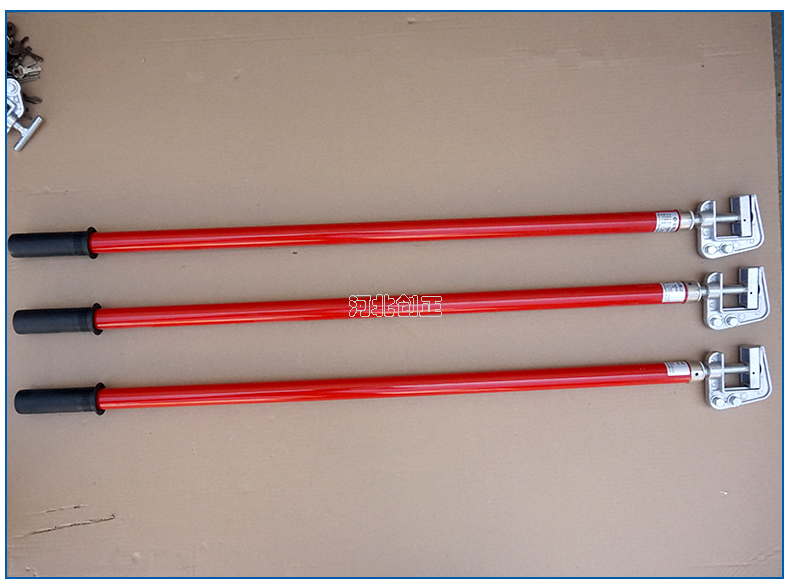

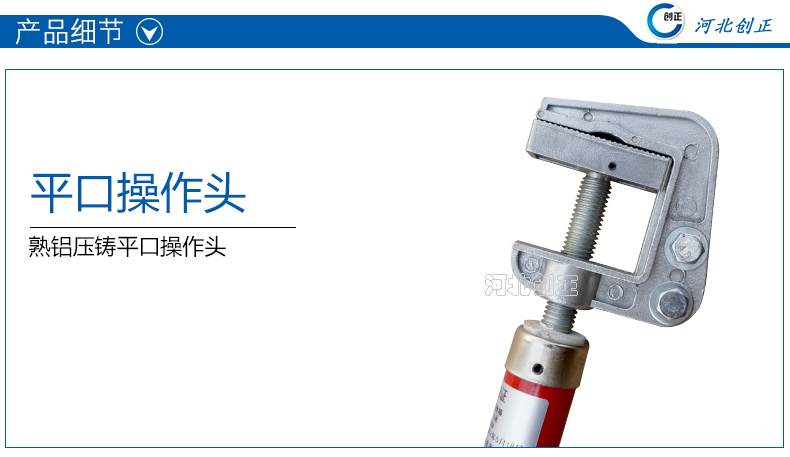

(4)接地軟銅線有分相式和合相式,接地棒有平口式和手握式。
